Автоматическая пожарная сигнализация и СОУЭ
В рамках проекта выполнено полное оснащение объекта современными системами противопожарной защиты: разработана рабочая документация, смонтирована адресно-аналоговая система автоматической пожарной сигнализации на базе приборов «Мастер 1-2F1E» с установкой дымовых и ручных извещателей, а также система оповещения и управления эвакуацией 2-го типа с использованием звуковых и световых табло . После монтажа оборудования проведены пусконаладочные работы и комплексные испытания систем, завершившиеся вводом объекта в эксплуатацию с обеспечением требуемого уровня пожарной безопасности.
Система автоматической пожарной сигнализации
Обеспечение раннего обнаружения очага возгорания и определения его точного местоположения. Автоматическая выдача сигнала на запуск системы оповещения. Организация адресно-аналоговой системы контроля помещений (исключая санузлы и мокрые зоны). Прокладка кабельных трасс и расстановка оборудования согласно планам этажей (1, 2, 3 этажи).
Система оповещения и управления эвакуацией
Проектирование системы оповещения 2-го типа (звуковое и световое оповещение). Обеспечение необходимого уровня звукового давления для гарантированного слышимости сигнала во всех защищаемых помещениях.
Состав проектных работ

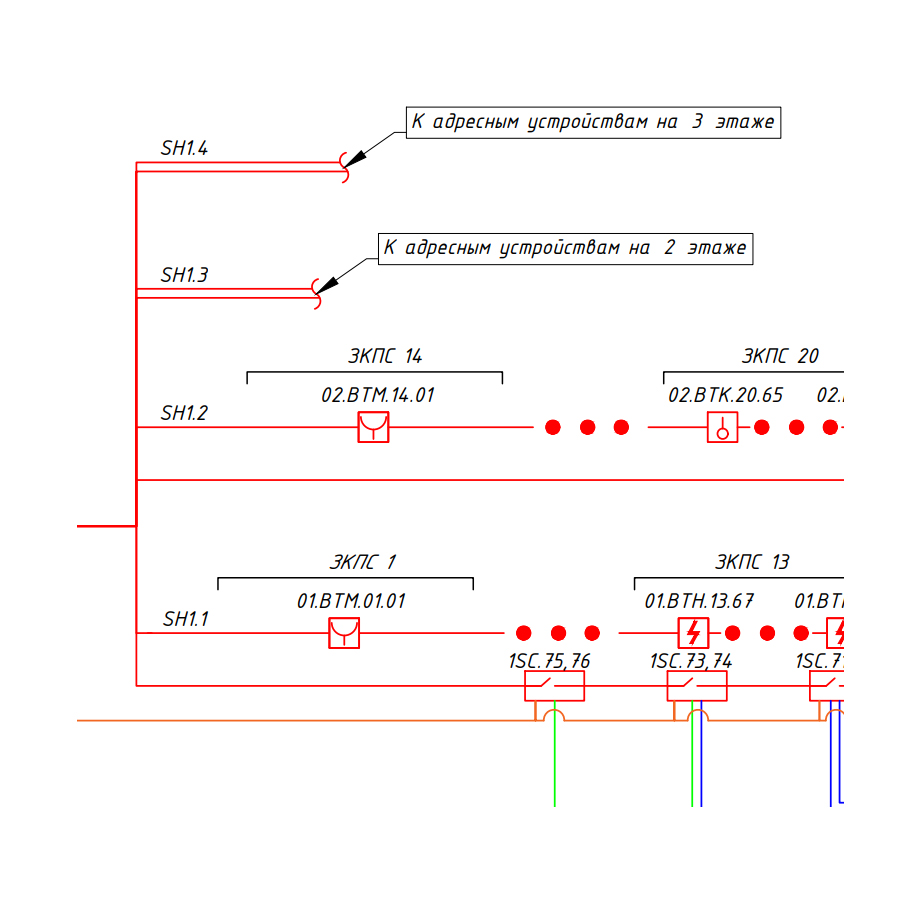

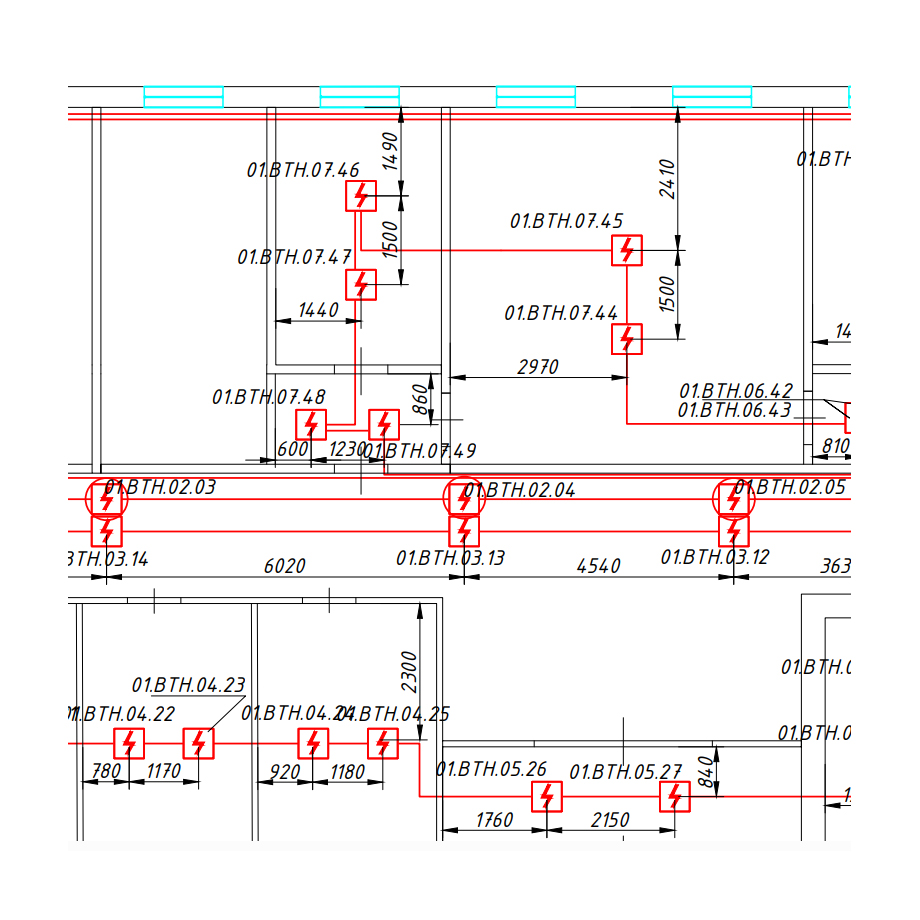

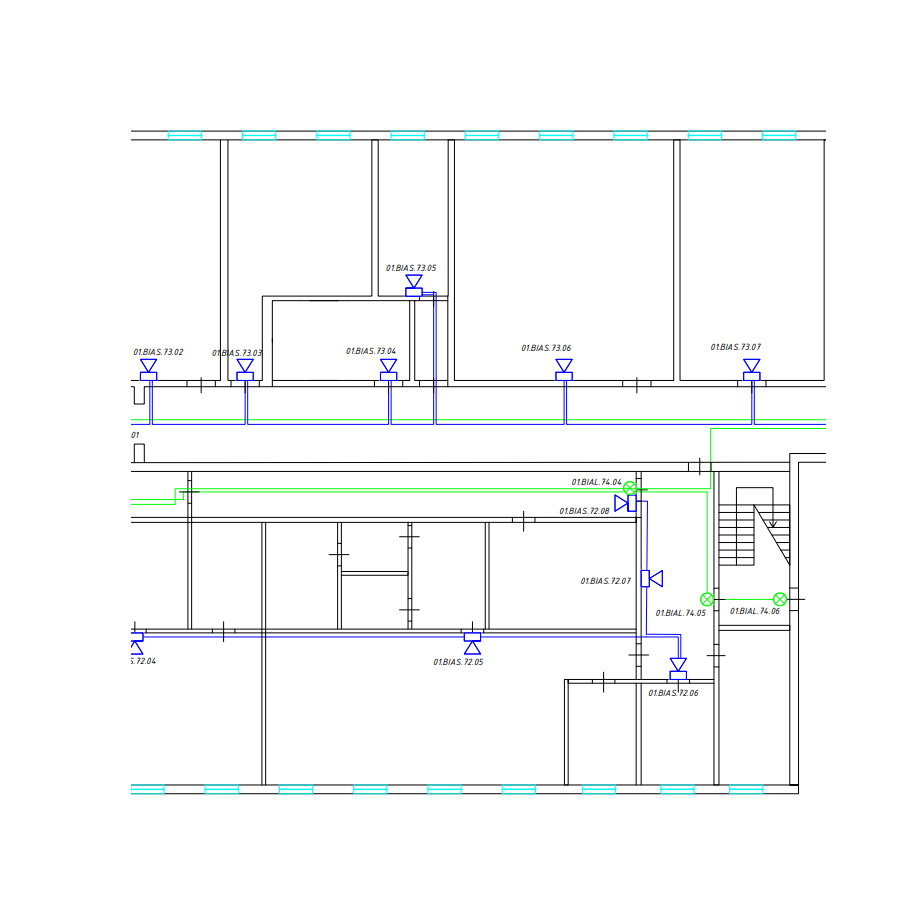

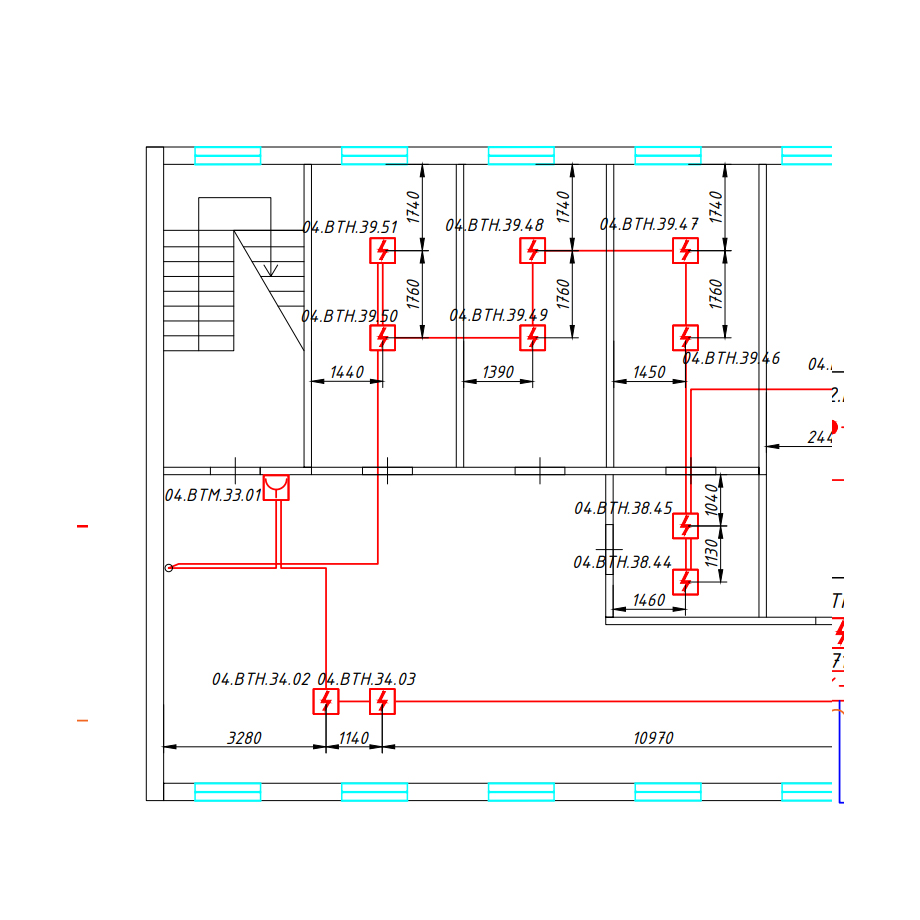

Структурная схема САПС и СОУЭ. Планы расположения оборудования и кабельных трасс на 1, 2 и 3 этажах. Схемы подключения приборов и типовые узлы креплений. Кабельный журнал и спецификация оборудования.
Основное установленное оборудование
Приемно-контрольный прибор: «Мастер 1-2F1E» (адресно-аналоговый). Резервированное питание: РИП-24 исп.01 с аккумуляторными батареями 40 Ач (обеспечение резерва 24 ч + 1 ч работы в тревожном режиме). Дымовые пожарные извещатели: ИП 212-24-А (установлены в том числе в запотолочном пространстве с индикацией УШК-01). Ручные пожарные извещатели: ИПР 513-2-А-А-И (на путях эвакуации). Звуковые оповещатели: ПКИ-2 (уровень звука не менее 103 дБ/м, соответствует норме 75 дБ на 3 м). Световые оповещатели (Табло): «Молния-24» («Выход»). Кабельные линии: Огнестойкие кабели марок КПСЭнг(А)-FRHF, КПСнг(А)-FRLS.
Ключевые технические решения:

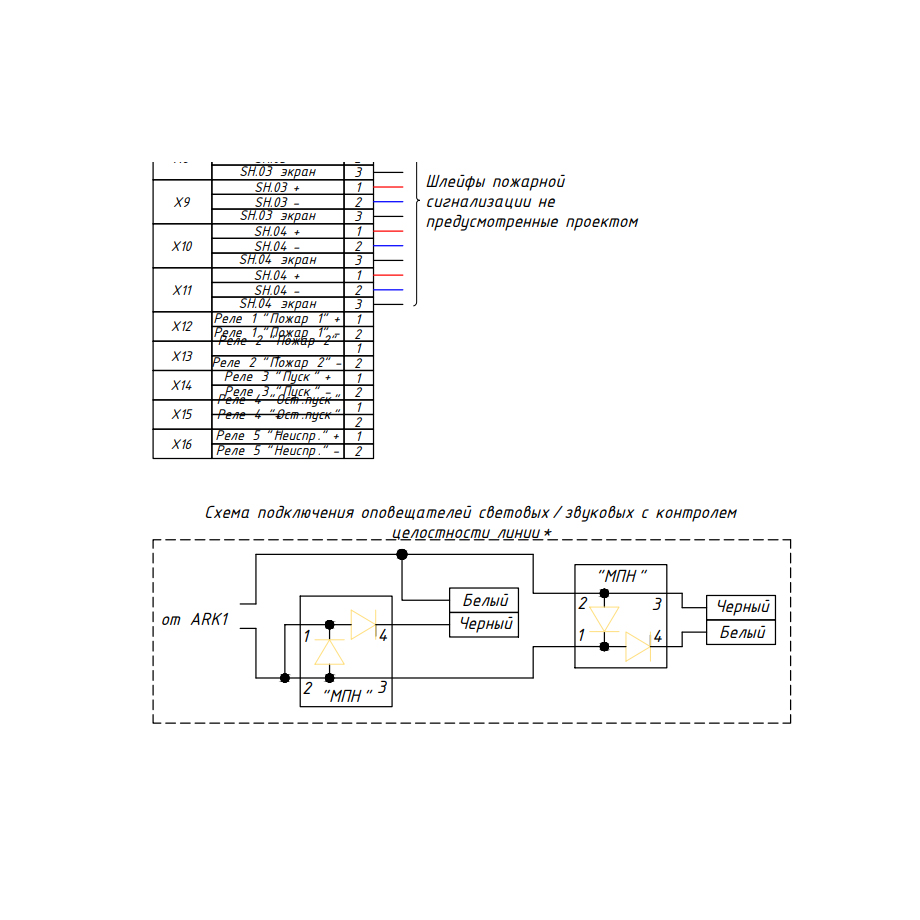

Алгоритм принятия о пожаре: Для дымовых датчиков: по алгоритму «В» (с перезапросом/контрольным срабатыванием в течение 60 сек). Для ручных извещателей: по алгоритму «А» (немедленно, без перезапроса). Прокладка кабелей: ПВХ-трубы за подвесным потолком, кабель-каналы для настенного оборудования. Наружные участки (RS-485) — в гофрированной трубе ПНД D=20мм. Контроль целостности линий: Обеспечен модулями подключения нагрузки «МПН».
